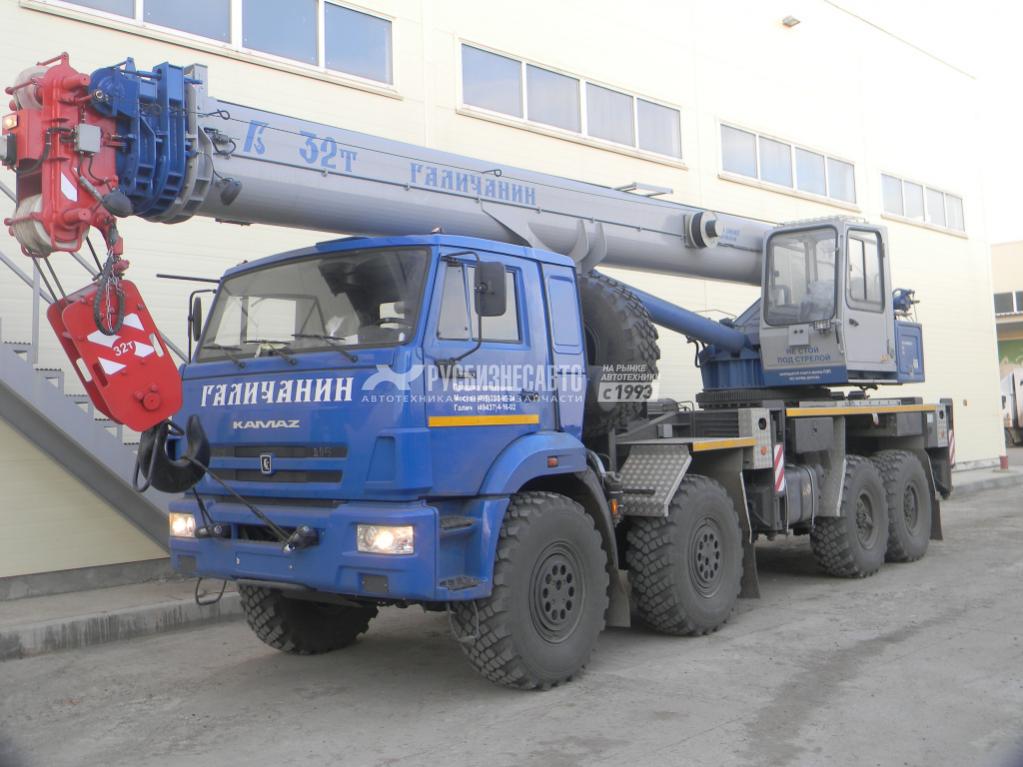

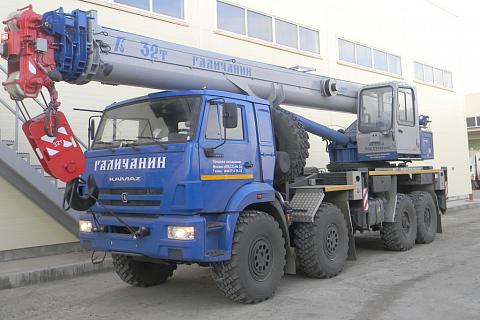

Кран КС-55729-5В грузоподъемностью 32 тонны смонтирован на четырехосном шасси автомобиля КамАЗ-63501 с колесной формулой 8x8. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте- и газопроводов, разработках месторождений.
Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операции. Возможно одновременное совмещение до трех рабочих операций.
При изготовлении несущих металлоконструкций крановой установки и четырехсекционной телескопической стрелы используется импортная высокопрочная сталь WELDOX. Секции стрелы сделаны из двух гнутых цельнометаллических профилей и имеют "корытообразный" профиль. Длина стрелы во втянутом положении 9,6 м обеспечивает крану компактность и маневренность при переездах. В полностью выдвинутом состоянии всех четырех секций длина стрелы составляет 30,2 м., за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе.
Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.
Использование при работе дополнительного съемного отдельно возимого противовеса массой 2,9 тонны позволяет значительно поднять грузовые характеристики крана на средних и дальних вылетах, а также обеспечить максимальный рабочий вылет 27 метров.
Редуктора механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовле¬творяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины машиниста крана используется автономный дизельный отопитель.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти ("черный ящик") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
Технические характеристики Автокран Галичанин КС-55729-5В
| Производитель | Галичанин |
|---|---|
| Габаритные размеры. Длина, мм | 11900 |
| Габаритные размеры. Ширина, мм | 2500 |
| Габаритные размеры. Высота, мм | 3950 |
| Базовое шасси | КАМАЗ-63501 |
| Колесная формула | 8х8 |
| Грузоподъёмность, кг | 32000 |
| Вес крана в тарспортном положении, кг | 28100 |
| Максимальная скорость, км/ч | 60 |
| Рабочий вылет стрелы, м | 27 |
| Опорный контур, см | 4750х5800 |
| Количество секций стрелы | 4 |
| Рабочая зона, град | 240 |
| Максимальная высота подъема крюка , м | 30,5, с гуськом 40,2 |
| Количество секций гуська | 1 |
| Масса дополнительного противовеса, кг | опция 2,9 перевозится отдельно от крана |
| Масса противовеса, кг | 1,9 перевозится в составе крана |
